a.气体入口　　　b.成品出口　  c.吸收液进口　　d.气体出口

e.冷却水出口          f.冷却水进口       g.清洗排污口　　　　



下部：气液分离段。

上部：内有锯齿形溢流分布装置。

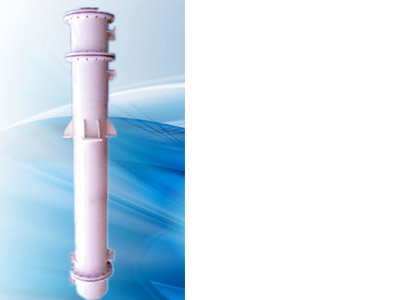

石墨改性聚丙烯列管式降膜吸收器是我国近期发展起来的新型吸收器、这种吸收器是属于湿壁式表面吸收装置。它由液体布膜段、吸收冷却段、气液分离段三部分组成。

本设备工作时吸收剂通过布膜器垂直地沿列管内壁以薄膜状下降，气体自上而下（井流）或自下而上（逆流）通过内管空间，气液两相在流动的液膜上进行传质反应。列管外通冷却水（剂）以除去吸收过程中释放的热量。由于它许多性能超过石墨降膜吸收器，因此它已广泛代替石墨降膜吸收器。

性能特点：（排版供选用）

1.      体积小、重量轻；方便设备的运输、安装和维修。

2.      耐温较高：最高使用温度达125°C，最低使用温度为-10°C

3.      具有无毒性、不结垢的性能，不对介质造成污染。

4.      耐腐蚀性优良，列管内壁成膜性能好，冷却效果好，吸收率高，生产能力大。

5.      使用寿命长，最久已达八年以上。

6.      造价为同类产品的50%~70%，大大降低了企业的生产成本。



使用压力

正压：壳程和管程均应≤0.3MPa

负压：壳程和管程均应≤-0.1MPa

出厂试验水压：0.45MPa

适用范围

适用于化工、石油、医药、食品、油脂、印染、冶金、环保、轻功等行业生产中的伴随放热且具有腐蚀性气体的吸收。如用于合成氯化氢或回收氯化氢气体制取盐酸，也可以用于H2、S、S02、NH3等气体的吸收，得到的产品浓度比绝热吸收高5%

中部：冷却吸收段
